Pokrytí pražského metra signálem mobilních operátorů
Úvod
V roce 2016 vznikl společný koncept mobilních operátorů na pokrytí pražského metra, na jehož technickém řešení KABEL TRADE PRAHA s.r.o. spolupracoval se svými technologickými partnery Radio Frequency Systems GmbH, SPINNER GmbH a HUBER+SUHNER SAS, kteří jsou světovými lídry v oblasti telekomunikační infrastruktury, realizoval dodávky pasivního materiálu a tím přispěl ke zvýšení komfortu cestování v pražské MHD.
Oblast pokrytí signálem ve frekvenčních pásmech od 700 do 2600 MHz zahrnovaly tunelové tubusy, prostory stanic a přilehlé prostory (eskalátory, přestupné prostory).
Rozsah
- 61 stanic (jedno nebo dvě nástupiště, situovaná pod zem – pouze několik stanic je povrchových)
- 3 přestupní stanice (separátní stanice pro každou linku, spojené podzemními koridory)
- 65 km tunelů (jednokolejné, dvojkolejné – nejdelší tunel 2,7 km, několik nadzemních úseků s okny)
Seznam dodávaných komponent:
- Vyzařovací kabel včetně uchycení a dalšího příslušenství
- Koaxiální kabeláž včetně příslušenství
- Hybridní slučovač
- Antény do stanic
- Pasivní IBC/DAS prvky
- Optická kabeláž (FTTA)
- Napájecí nízkonapěťové a vysokonapěťové kabely
- Další materiál (rozvodné optické a napájecí boxy, apod)
Bylo nutno řešit
Systém se skládá z prvků, které musely být schváleny pro instalaci a provoz v podmínkách pražského metra protokoly technického ředitele (protokoly TŘ DPP, a.s.).
Samotné splnění technického řešení v náročném prostředí provozních podmínek pražského metra znamenalo velkou výzvu, zejména z hlediska splnění vysokofrekvenčních parametrů potřebných pro moderní sítě mobilních operátorů.

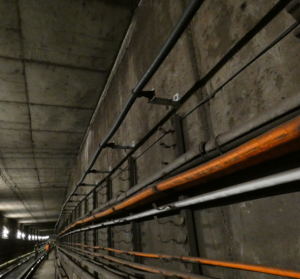

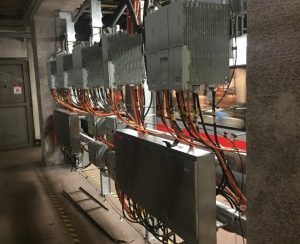

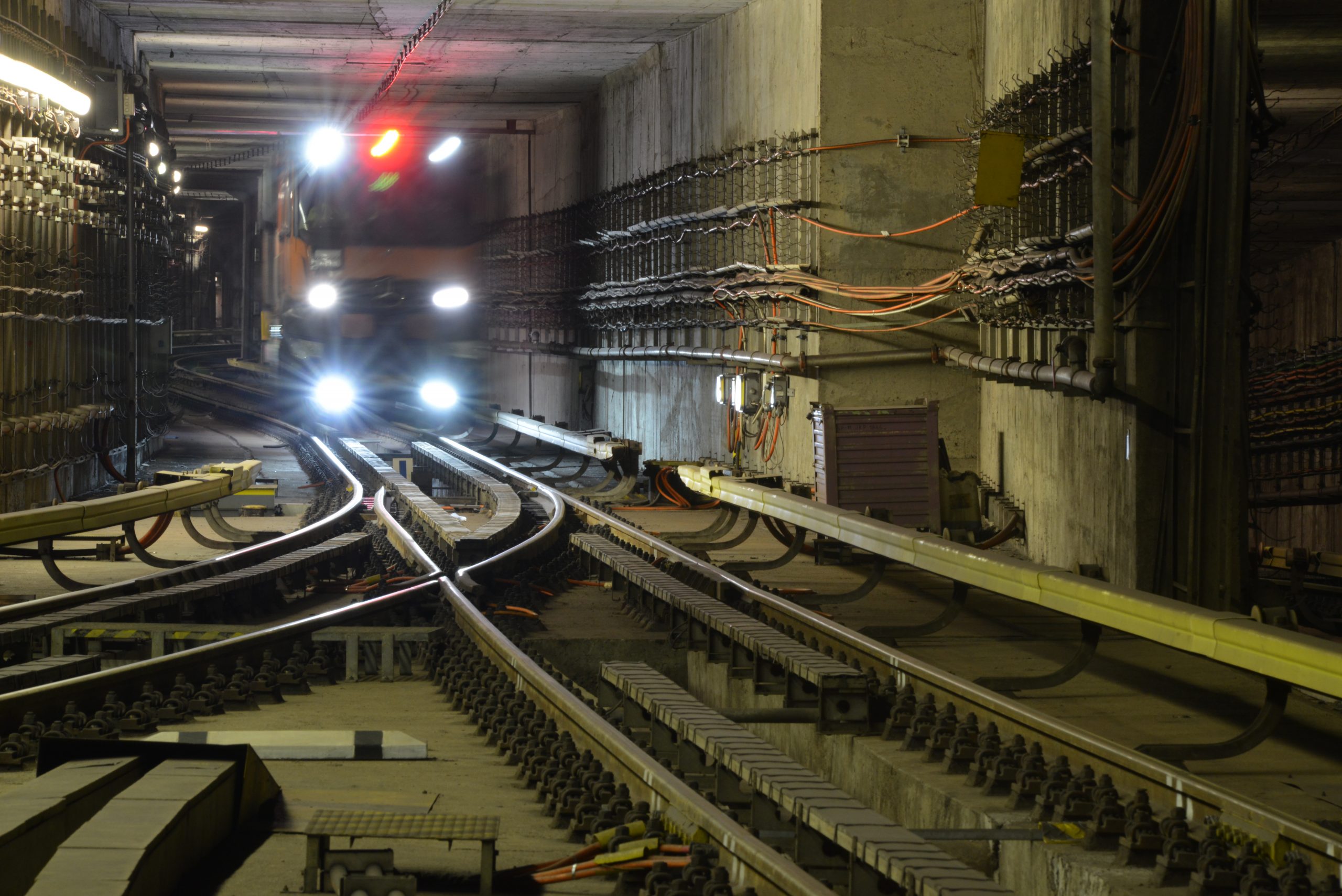

Instalace vyzařovacího kabelu a zapojení technologie v praxi
Prostředí:
- neznámé chemické látky v tunelu
- teplotní, mechanické, tlakové rázy + vibrace
- bludné DC proudy – elektrolýza, přenos materiálu, koroze, nelineární usazeniny
Linearita:
- systém – antény + jumpery, kabely, ohyby kabelů, konektory
- okolí a prostředí – spoje různých kovů, vlhko, otěr z brzd a kolejí, prach, koexistence operátorů – zarušení přijímacích cest intermodulačním zkreslením (ze systému i z okolí)
- uchycení VK každých 10 m speciální ohnivzdornou příchytkou.
Specifika konkrétních prvků
- Návrh uchycení vyzařovacího kabelu v tunelu do navrhnutých konstrukcí, splňující požární odolnost (zkouška 750 °C, 90 minut)
- Návrh slučovače
- kombinování 5 pásem každého ze tří operátorů – 15:3
- uchycení a zapouzdření s požární odolností (zkouška 750 °C, 90 minut)
- Antény do stanic
- připevnitelné do připraveného profilu
Výsledné řešení
Výsledkem je kompletní řešení s plnou symetrií, zajišťující MIMO 2×2 pro stanice a SIMO v tunelech.
pro každý slučovač platí:
- 1/3 výkonu do tunelu vzad (SIMO)
- 1/3 výkonu do stanice (MIMO 2×2)
- 1/3 výkonu do tunelu vpřed (SIMO)

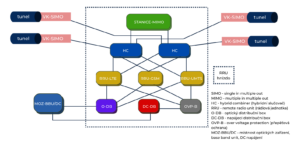

Blokové schéma technologie
Výhody realizovaného řešení
- Širokopásmovost systému
- Efektivní využití plného výkonu díky hybridnímu slučovači
- Díky požárním vlastnostem prvků je možné instalovat technologii přímo v tunelových prostorech metra
Skutečné náklady vs očekávané náklady
- Vývoj, certifikace a zakázková výroba jsou hlavní vstupní náklady, se kterými bylo nutné při realizaci první části projektu počítat
- Potvrzením obchodních podmínek pro celý rozsah projektu všemi zúčastněnými stranami bylo možno efektivně naplánovat výrobu klíčových položek a následně jejich dodávku. Tyto kroky přinesly celkovou úsporu na dodávkách materiálu přibližně 23 %
- Díky řešení jedním dodavatelem pasivních prvků, bylo dosaženo optimalizace nákladu na testování, certifikaci a nezbytnou „administrativu“, tím koncový zákazník efektivně vynaložil prostředky alokované pro tuto výstavbu
